-Sfide di lavorazione-
L’alloggiamento della trasmisisone può essere paragonato alla trasmissione convenzionale ICEV, dove, durante il processo, devono essere considerate con attenzione tolleranze strette e la struttura sottile. La giusta geometria e l’approccio tecnico sono essenziali per ottenere buoni pezzi ed in modo efficiente.
Caratteristiche della parte:
- Alti requisiti di precisione (IT6).
- Grandi quantità di materiale da rimuovere.
- Pareti sottili e spazi interni molto ampi.
- Altissima affidabilità del processo.
- Altissima produttività del processo.
- Coassialità.
Fresatura delle superfici
Forti della grande esperienza nella progettazione di utensili customizzati in PCD, IT.TE.DI. realizza diverse soluzioni per la fresatura; con molte linee standard di frese saldobrasate ed anche indicizzabili. Con una vasta gamma di inserti in PCD e di frese proposte da IT.TE.DI. è possibile massimizzare le prestazioni di ogni processo, garantire il miglior tempo ciclo e la migliore qualità di finitura superficiale.
Tagleinti brasati in PCD.
Cartucce registrabili in PCD.
Inserti registrabili tangenziali in PCD.
Mini cartucce registrabili PCD.
Sedi Cuscinetti
SGROSSATURA
Trasmissione non assemblata
Sulla base della struttura del pezzo e la stabilità del dispositivo di serraggio. IT.TE.DI. realizza la giusta soluzione per un miglior approccio al pezzo, assicurando l’affidabilità di un processo produttivo.
-Flessibilità-
Fresa elicoidale con taglienti saldobrasati, ideale per approcciare strutture e pareti sottili.
-Performance-
Taglienti saldobrasati in PCD come opzione più produttiva.
-Sostituibili-
Taglienti saldobrasati in PCD per ridurre i costi produttivi.
FINITURA
Qualità delle superfici, tolleranze strette e strutture sottili: partendo da questi parametri, le soluzioni IT.TE.DI. sono orientate per raggiungere il miglior risultato in termini di produttività e stabilità. Viene per questo scelta la più appropriata tecnologia per la progettazione dei taglienti al fine di produrre la soluzione migliore
-Produttività-
Utensile multifunzione ad alta produttività con taglienti brasati in PCD.
-Compensazione dell'usura-
Taglienti brasati in PCD con sistema di compensazione meccanica dell’usura.
-Stabilità-
Alta stabilità con pattini guida e taglienti in PCD.
COASSIALITA'
Trasmissione assemblata

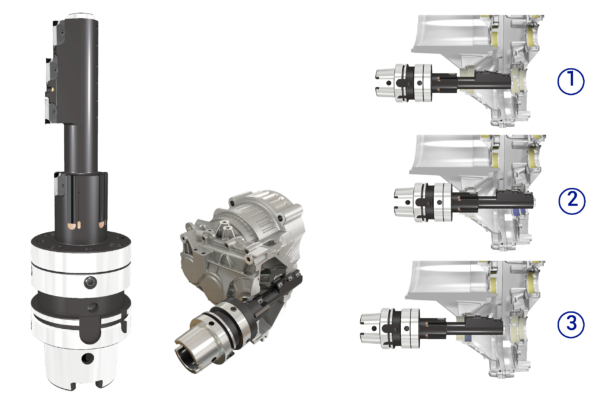

“Push and Pull Technology”
Una volta assemblata la parte, la stretta concentricià ed i diametri dei cuscinetti sono garantiti dalle soluzioni di alesatura di IT.TE.DI. con la tecnologia di Spinta (Push) e Tiro (Pull), assicurando la coassialità e la qualità geometrica.
- L’utensile entra nella parte esattamente orientata, senza ruotare.
- Quando l’asse dell’utensile è allineato con l’asse della parte, il mandrino inizia a ruotare e vengono lavorati i diametri frontali tramite una tecnica di spinta; i diametri posteriori vengono lavorati con una tecnica di tiro.
- Una volta che l’utensile è propriamente allineato, esce dalla parte senza ruotare.

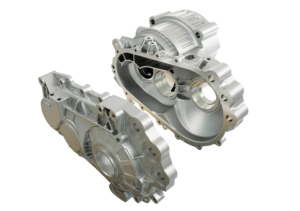

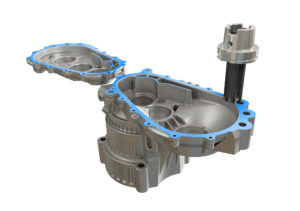

Soluzioni per altre parti EV
Gli utensili speciali IT.TE.DI., le linee standard e le linee semistandard, forniscono soluzioni per la lavorazione della gamma completa dei pezzi per l’auotomotive garantendo prestazioni e rendimenti estremamente elevati.
